Өмнөх жишээг төлөвт а хувилбараар утга оноосон тохиолдолд дахин авч үзье.
Төлвийн хүснэгтийг үнэмшлийн хүснэгт хэлбэрт оруулна.
Эхний тохиолдолд санах ойн элементэд D флип флопыг ашиглая.
Энэ тохиолдолд төлвийн хүснэгт нь дараах хэлбэрт хувирна.
Эндээс D-гийн утгыг Карногийн тор ашиглан олбол:

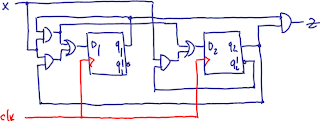

Ингээд DFF ашигласан тохиолдолд хэлхээг зурвал:
Одоо JKFF-ийг санах ойгоор сонгож авья.
JKFF-ийн төлвийн шилжилтийг хүснэгтээр харвал дараах хэлбэртэй байна.
Үүнийг дээрх үнэмшлийн хүснэгт дээр q1 төлвийн хувьд хэрэглэе.
Үүнтэй адилаар q2 төлвийг JKFF уруу шилжүүлье.
Ингээд төлвийн хүснэгтийг JKFF уруу хөврүүлбэл:
Энэ хүснэгтээс J1 K1 J2 K2 гаралтуудыг олбол:
Ингээд JKFF-ийг ашигласан тохиолдолд санамжтай хэлхээний схемийг зурвал:
Одоо RS флип флопыг ашиглая.
SRFF-ийн төлвийн шилжилтийг хүснэгтээр илэрхийлбэл:
Үүнийг q1 төлвийн хувьд хэрэглэе.
Дараа нь q2 төлвийг RS-ээр солъё.
Ингээд q1 ба q2 төлвүүдийг SR флип флоп уруу шилжүүлбэл:
Энэ хүснэгтээс S1 R1 S2 R2 гаралтуудын Булийн илэрхийллийг тогтоовол:
Ингээд SRFF-ийг ашигласан тохиолдолд санамжтай хэлхээг зурвал:
