0.8. Bypass давтамжийн нөлөө

Хэрэв 2 эсэргүүцлээс тогтох хүчдэл хуваагчийн хэлхээний гаралтыг конденсатораар нь тэлээлсэн байвал энэ конденсаторыг bypass багтаамж гэдэг.

Энэ хэлхээнд Твениний эквивалент хэлхээний теоремыг ашиглан эквивалент хэлхээгээр сольвол:

Энэ хэлхээг нам давтамжийг нэвтрүүлэгч гэх бөгөөд энэ хэлхээтэй шугаман RC хэлхээг үзэхдээ танилцсан байгаа. Нам давтамжийг нэвтрүүлэгч болохыг хялбар тооцоож хийх замаар харвал:

Энд нэвтрүүлэх коэффицент нь давтамжаас хамаарах ба тэг давтамжтай тогтмол гүйдлийн хувьд 1-тэй тэнцүү байна. Харин өндөр давтамжийн хувьд нэвтрүүлэх коэффицент нь 0-тэй тэнцүү байгаа учраас үүнийг нам давтамжийг нэвтрүүлэгч гэж нэрлэдэг. Энэ хэлхээний критик давтамж ба өмнөх bypass багтаамжтай хэлхээний критик давтамжийг бичвэл:

Транзисторт өсгөгчийн хувьсах гүйдлийн эквивалент хэлхээг дахин авч үзье.

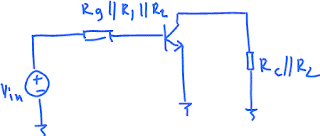

Энэ хэлхээний оролтын хэлхээг Твениний эквивалент хэлхээний теорем ашиглан бага зэрэг хялбарчилгааг хийх замаар оролтын хэлхээний резисторуудыг нэгтгэж нэг эсэргүүцлээр илэрхийлбэл хувьсах гүйдлийн хэлхээг дараах хэлхээгээр төлөөлүүлэн ойлгож болно.

Транзисторт өсгөгчийн хэлхээнд хэд хэдэн bypass багтаамж нөлөөлдөг. Энд коллекторын диодны урвуу холболтын үеийн дотоод багтаамж, эмиттерийн диодын шууд холболтын үеийн дотоод багтаамж ба баазын эсэргүүцэл болон ачааллыг холбох утасны дотоод багтаамж гэсэн хэмжигдэхүүнүүд нөлөөлнө.

Дээрх хэлхээнд Миллерийн теоремийг ашиглан С_с багтаамжийг С1 ба С2 багтаамжаар илэрхийлбэл:

Зэрэгцээ холбогдсон багтаамжуудыг нэгтгэж зурвал:

Ингээд оролтын хэлхээ буюу баазын хэлхээн дэх bypass багтаамжтай хэлхээг зурвал:

Энэ хэлхээний критик давтамж нь:

Харин гаралтын хэлхээ буюу коллекторын хэлхээн дэх bypass багтаамжтай хэлхээг зурвал:

Энэ хэлхээний критик давтамж нь:

Энэхүү оролт гаралтын хэлхээнд нөлөөлөх bypass багтаамжийн нөлөөгөөр үүсэх нам давтамжийг нэвтрүүлэгчийн критик давтамжуудыг тооцоолж аль бага гарсанаар нь нам давтамжийн нэвтрүүлэгчийн критик давтамжийг сонгоно.
